深圳电源适配器 :开关电源的几个重要部件

发布日期:2017-05-31 作者: 点击:

深圳电源适配器 :开关电源的几个重要部件

开关电源以其低功耗、高效率、小体积等显著优点而深受人们的青睐,并被广泛应于计算机设备、电子仪器、通信设备和家用电器中。下面将介绍开关电源的主要技术指标。

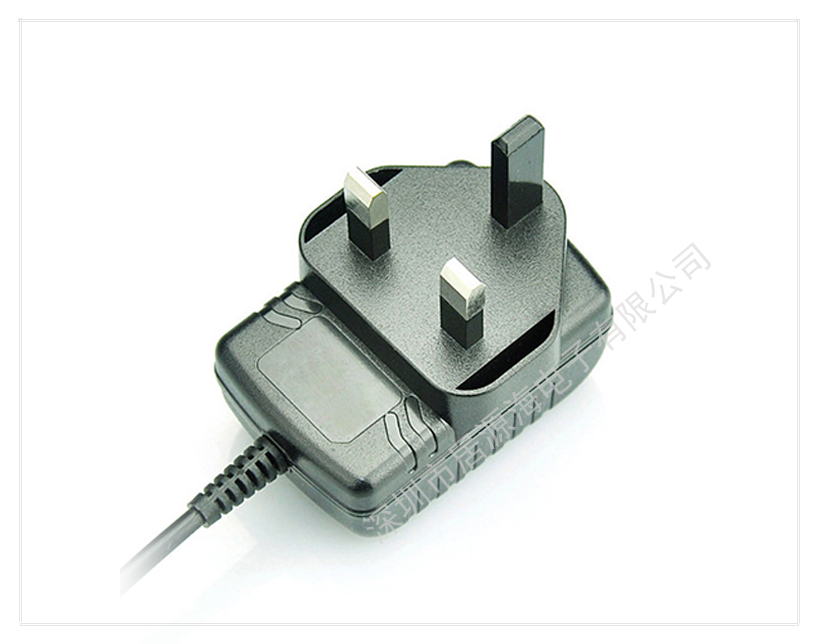

深圳电源适配器

 1. 输入电压范围:当开关电源的输入电压发生变化时,保持输出特性不变的输入电压变化范围。这个范围越宽,表示电源适应外界的市电变化的能力越强,开关电源的工作范围就越宽。它和开关电源内部的误差放大器、取样反馈调节电路的增益及占空比调节范围有关。目前开关电源的输入电压变化范围已经做到90V-270V,可以省去许多电器上的110V/220V转换开关。

2. 电压调整率:电压调整率也称为电压稳定度,是在输出电流不变(即负载不变化),而输入的交流工作电压变化时,输出电压的相对变化量。此项技术指标用来验证开关电源在最恶劣的电源电压环境下,输出电压的稳定度是否符合需求规格。

3. 电流调整率:电流调整率也称负载调整率,是在输入的交流电压为额定值(比如220VAC),而输出电流从最小值0变到最大值时,输出电压的相对变化量。此项指标用来验证开关电源适配器在最恶劣的负载环境下,输出电压稳定度是否合乎需求的规格。

4. 输出内阻: 输出电压的变化量与输出电流的变化量的比值。这个比值越小,表示电源输出电压随负载大小的变化越小,稳压性能好。

5. 转换效率:电源输出功率与输入功率的比值。这个比值越高,表示变化效率高,开关电源的体积越小,可靠性也越高。目前开关电源的效率可达到90%以上。

6. 输出电压的纹波: 由于开关电源的稳压过程是一个不断取样反馈调节的过程,因此在输出的直流电压上会出现一个叠加的波动的纹波电压,即输出的纹波电压。这个值越小,表示输出特性越好。纹波有两种表示方法:一是输出纹波电压有效值;二是输出纹波电压的峰峰值。一般开关电源的规格都要求小于输出直流电压的1%,其频宽为20Hz-20MHz或者其他更高频率,如100MHz等。开关电源在恶劣环境下,其输出直流电压加上杂讯纹波后的输出瞬时电压,应不超出输出高低电压界线(Min值和Max值),否则将可能会导致电源电压超过或者低于逻辑电路(如TTL电路)的工作电压而误动作,进一步造成死机现象。
